Entradas

INCORPORAMOS LUCES

  Hemos incorporado luces con sensor pir en dos de nuestras alas.

PUERTA AUTOMÁTICA con sensor INFRARROJO y SERVOMOTOR

Imagen
 En esta ocasión queremos presentar una parte más de nuestra maqueta, una puerta automática con un servomotor y un sensor infrarrojo. Vídeo explicativo: Los componentes son los siguientes: - Una placa protoboard - Una placa Arduino UNO - Un sensor infrarrojo  - Un servomotor  - Cables  - Código: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 #include <Servo.h> Servo servo_4; void setup() { pinMode(2, INPUT); servo_4.attach(4); } void loop() { if ((!digitalRead(2))) { servo_4.write(90); delay(2000); } else { servo_4.write(0); delay(2000); } } →  Smartgreg

Subimos de nivel

Imagen
Os venimos a informar de que el proyecto sigue avanzando a pasos de gigantes.  ¡¡¡YA TENEMOS ASCENSOR!!!  Bueno, ya está en proceso... Pronto os enseñaremos en resultado final. Gracias por acompañarnos en este proceso.

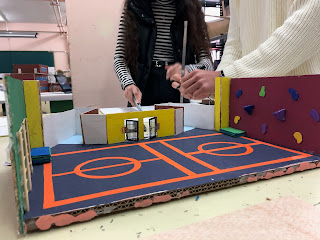

Construyendo el pabellón

Imagen
  El proyecto de construir una maqueta del instituto sigue en marcha. Aquí presentamos la maqueta del pabellón. Aún está en proceso. ¡¡Seguiremos informando!!

Led de colores programado con Arduino

Imagen
      Para continuar con las prácticas de Arduino, presentamos a continuación un circuito con un diodo LED RGB que cambia de color. - Vídeo explicación: - El circuito estaría conectado de esta manera: - El esquema sería el siguiente: - Este sería su código: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 int LED1 =5; int LED2 =6; int LED3 =9; int i =0; void setup (){ pinMode (LED1, OUTPUT ); pinMode (LED2, OUTPUT ); pinMode (LED3, OUTPUT ); } void loop (){ analogWrite (LED1,255); analogWrite (LED2,0); analogWrite (LED3,0); delay (1000); analogWrite (LED1,0); analogWrite (LED2,255); analogWrite (LED3,0); delay (1000); analogWrite (LED1,0); analogWrite (LED2,0); analogWrite (LED3,255); delay (1000); }

Display con pulsador

Imagen
  Para realizar este circuito son imprescindibles dos componentes.   El primero es el display de 7 segmentos, es un dispositivo electrónico que contiene 8 leds en su interior pero, la mayoría de veces, solo se utilizan 7 leds que son los que forman el número y el octavo es el que muestra un punto decimal.   El segundo es el pulsador, este elemento es un interruptor que solo deja pasar la corriente eléctrica cuando es pulsado.  Funciona cuando el display se acciona y pasa de número al pulsar el botón.   El circuito conectado en arduino sería:                                     El programa que hemos utilizado es el siguiente: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 int pausa=200; int button = 2; int buttonState = 0; int cuenta = 0; int i = 0; void setup (){ pinMode
