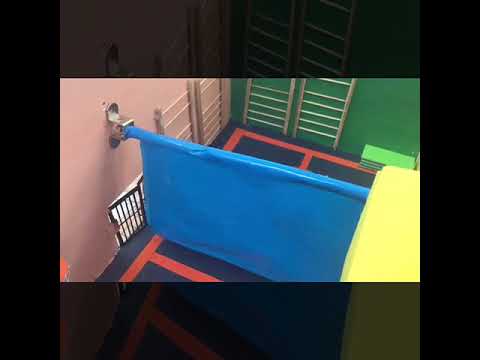

VÍDEO DE LA MAQUETA DEL PABELLÓN

Presentamos aquí el vídeo de la maqueta del pabellón terminado

Comentarios

Publicar un comentario

Entradas populares de este blog

PUERTA AUTOMÁTICA con sensor INFRARROJO y SERVOMOTOR

Imagen
 En esta ocasión queremos presentar una parte más de nuestra maqueta, una puerta automática con un servomotor y un sensor infrarrojo. Vídeo explicativo: Los componentes son los siguientes: - Una placa protoboard - Una placa Arduino UNO - Un sensor infrarrojo  - Un servomotor  - Cables  - Código: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 #include <Servo.h> Servo servo_4; void setup() { pinMode(2, INPUT); servo_4.attach(4); } void loop() { if ((!digitalRead(2))) { servo_4.write(90); delay(2000); } else { servo_4.write(0); delay(2000); } } ￫  Smartgreg
Leer más

BÚSQUEDA DE INFORMACIÓN CENTRAL SOLAR.

Imagen
Explicamos aquí  el funcionamiento de una central solar. Consiste en el aprovechamiento térmico de la energía solar para transferirla y almacenarla en un medio portador de calor, generalmente agua. Esta es una de las ventajas de la tecnología CSP, el almacenamiento térmico. La tecnología más comúnmente utilizada para almacenar esta energía son las sales fundidas ( nitratos ) de almacenamiento térmico. La composición de estas sales es variable, siendo la más utilizada la mezcla de nitrato de potasio , nitrato de sodi o y últimamente se ha incorporado el nitrato de calcio . Constructiva-mente , es necesario concentrar la radiación solar para que se puedan alcanzar temperatura s elevadas, de 300 ° C hasta 1000 °C, y obtener así un rendimiento aceptable en el ciclo termodinámico , que no se podría obtener con temperaturas más bajas. La captación y concentración de los rayos solares se hacen por medio de espejos con orientación automática que apuntan a una torre central dond
Leer más

Led de colores programado con Arduino

Imagen
      Para continuar con las prácticas de Arduino, presentamos a continuación un circuito con un diodo LED RGB que cambia de color. - Vídeo explicación: - El circuito estaría conectado de esta manera: - El esquema sería el siguiente: - Este sería su código: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 int LED1 =5; int LED2 =6; int LED3 =9; int i =0; void setup (){ pinMode (LED1, OUTPUT ); pinMode (LED2, OUTPUT ); pinMode (LED3, OUTPUT ); } void loop (){ analogWrite (LED1,255); analogWrite (LED2,0); analogWrite (LED3,0); delay (1000); analogWrite (LED1,0); analogWrite (LED2,255); analogWrite (LED3,0); delay (1000); analogWrite (LED1,0); analogWrite (LED2,0); analogWrite (LED3,255); delay (1000); }
Leer más
